华硕RT-AC5300内部做工怎么样?
08-12
对于很多玩家来说，华硕不仅拥有品质优秀的板卡产品，它们的路由器产品也是值得称赞的，在802.11ac Wave 1的时代就有如RT-AC68U等深受玩家追捧的高端产品。现在路由器已经进入“802.11ac Wave 2”时代，为了满足众多发烧级玩家的需求，华硕已经陆续推出了如RT-AC87U、RT-AC88U等旗舰级产品，今天给大家带来的则是当前的巅峰之作，属于802.11ac Wave 2、AC5300级别的RT-AC5300路由器。

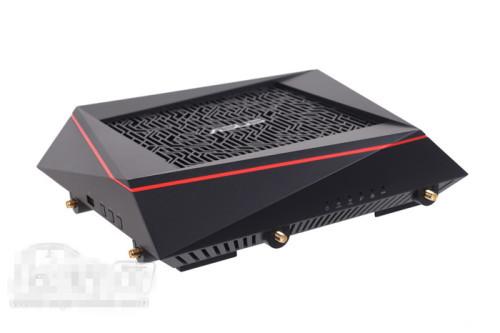

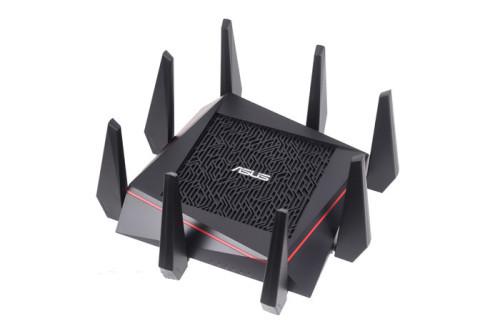

华硕RT-AC5300路由器

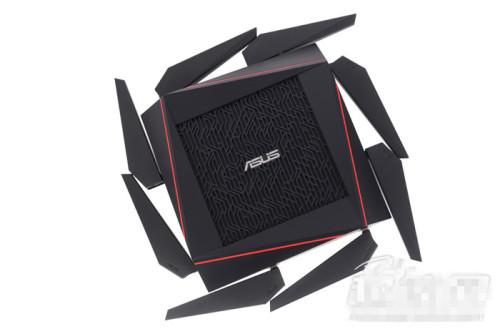

把天线调整一下，RT-AC5300看上去就像是风火轮
华硕RT-AC5300路由器采用了与以往路由器产品完全不同的外观设计，与以往的稳重风格设计相比，RT-AC5300路由器的外观要更有艺术气息，8条可拆卸天线安装在路由器的四个侧边上，乍一看有点像是一只被翻转过来的大螃蟹，或者是一个风火轮。

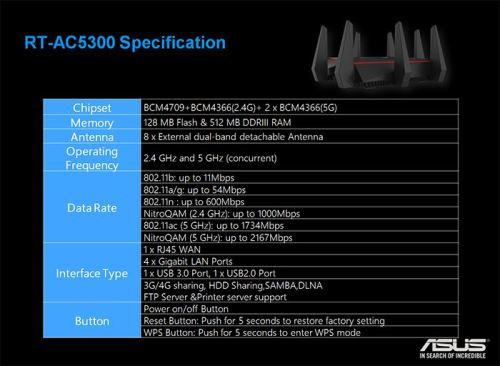

华硕RT-AC5300路由器基本规格
华硕RT-AC5300路由器基于博通第二代5G WiFi XStream平台打造，支持4x4 MU-MIMO技术和1024-QAM调制模式，可提供2个5GHz和1个2.4GHz频段，理论无线网络最高速率为2167Mbps+2167Mbps+1000Mbps，理论并发速率最高可达5334Mbps，属于AC5300级别的802.11ac Wave 2产品，目前售价为人民币3599元。

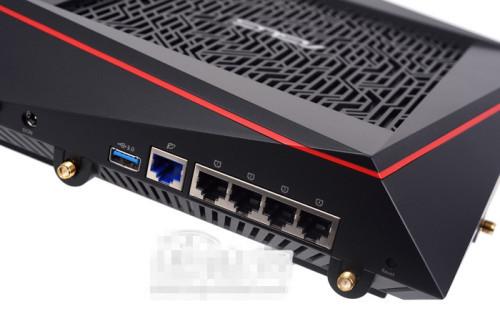

而在有线网络部分，华硕RT-AC5300共计提供有5个千兆级网络接口，其中1个为千兆WAN，4个为千兆LAN。值得一提的是，RT-AC5300路由器的LAN1和LAN2接口还支持链路汇聚功能，可以将两条1Gbps线路整合为一条2Gbps线路，搭配支持链路聚合功能的产品如高端NAS使用时，可以让终端设备的网络性能得到完全的发挥。
在有线网络接口旁边则是USB 3.0接口，可用于连接各种USB 3.0设备，例如闪存盘或者移动硬盘等，作为简单的NAS使用。
拆下天线的华硕RT-AC5300路由器

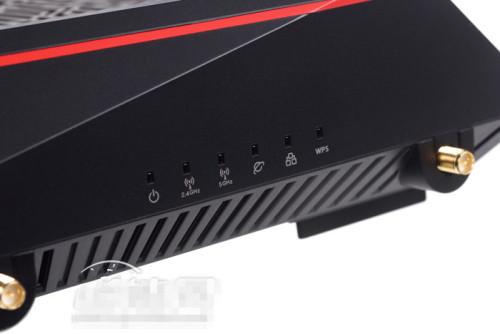

路由器状态指示灯

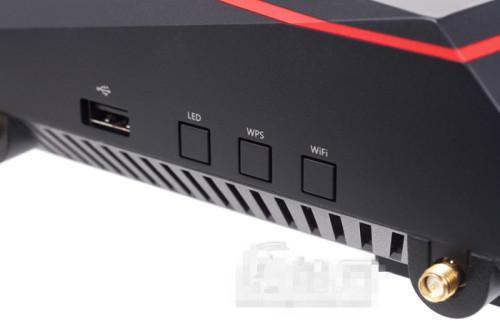

RT-AC5300配置有独立的LED灯开关、WiFi开关以及WPS功能按钮，隔壁则有一个USB 2.0接口

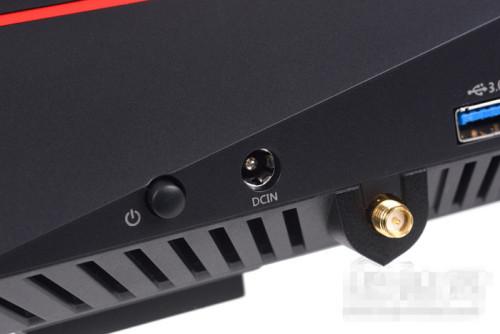

路由器配置有独立电源开关

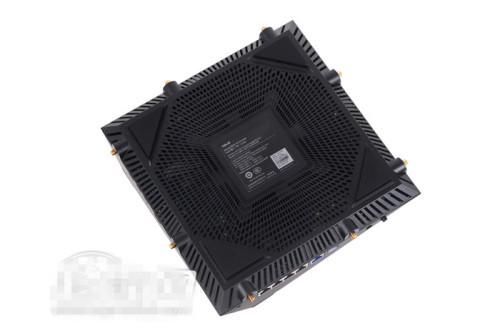

底面布置有大量的散热孔

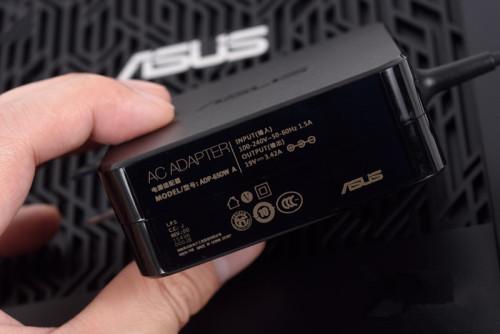

考虑到路由器工作稳定性以及连接USB外设后的供电需求，华硕RT-AC5300标配额定输出功率达65W(DC19V 3.42A)的电源适配器，支持100V到240V电压输入。
华硕RT-AC5300路由器拆解赏析
拆下底盖后就可以看到华硕RT-AC5300的内部组件，路由器采用蓝色PCB主板，天线接口统一布置在主板的背面。为了减少外界的干扰，RT-AC5300的主要芯片的正反面都布置有EMI金属屏蔽罩。

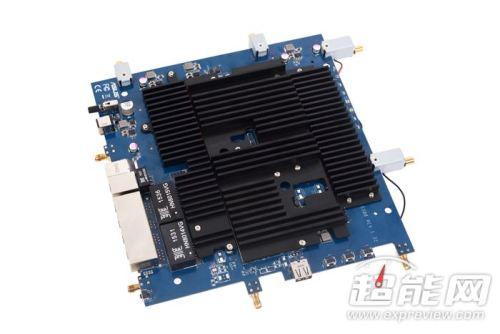

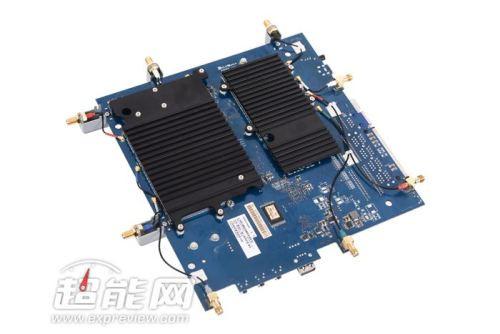

路由器主板正面(带散热片)
路由器主板背面(带散热片)
RT-AC5300路由器主要芯片不仅正反面都布置有EMI金属屏蔽罩，同时还加装有铝制金属散热片，确保工作时的热量不会累积在芯片内部。

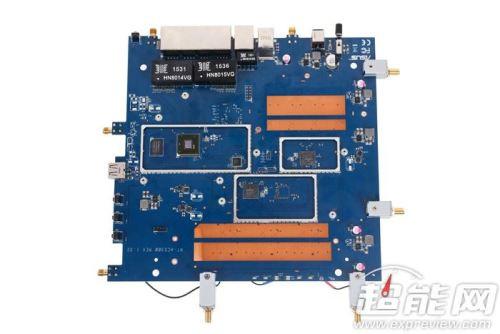

路由器主板正面

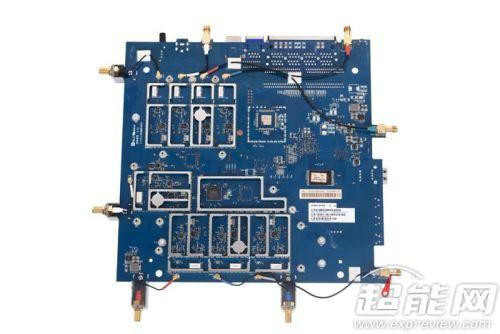

路由器主板背面
RT-AC5300路由器的主板大致上可以分为3个模组，正面左方的是CPU模组，这也是整个路由器的控制中心;位于CPU模组右侧的是5GHz频段无线网络模组，其主要使用上方4条天线;CPU模组右下侧的则是另一个5GHz频段以及2.4GHz频段无线网络模组，它们共同使用下方的4条天线。同时为了妥善安排各个模组，并减少它们相互之间的干扰，主板PCB正反面的空间都有得到了充分的利用。

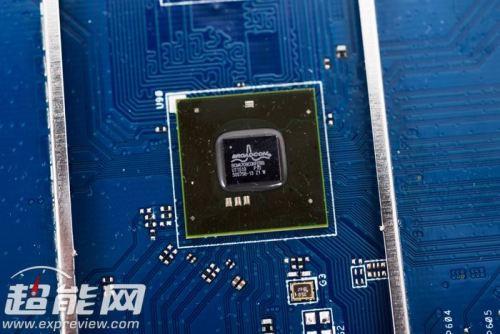

RT-AC5300路由器使用的是博通BCM4709处理器，这款处理器基于双核Cortex-A9架构打造，属于目前已经比较成熟的高端路由器解决方案。值得一提的是，虽然RT-AC5300与RT-AC87U使用的都是BCM4709处理器，不过前者所用的BCM4709主频为1.4GHz，而后者则是1GHz主频版本，RT-AC5300的处理器具备更高的性能。

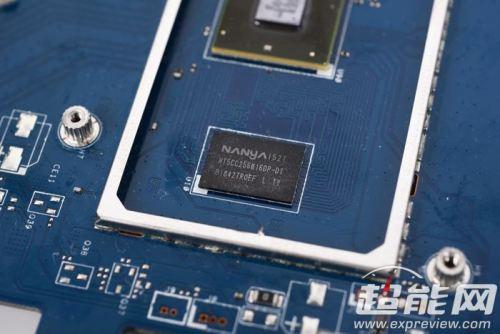

来自南亚的DDR3 DRAM芯片，容量为512MB

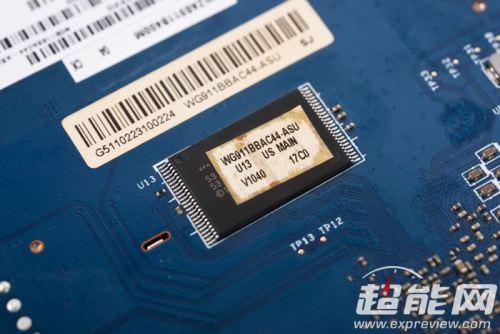

容量为128MB的闪存芯片

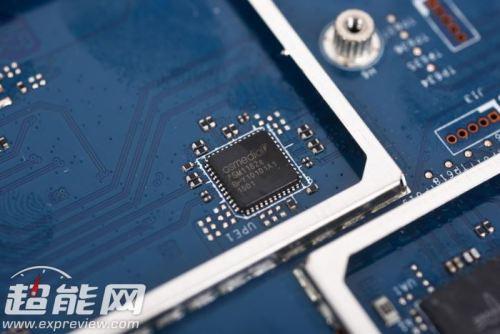

位于处理器右下方的PCI-E通道控制器来自祥硕，型号为ASM1182e，这颗芯片可以把1条PCI-E 2.0通道扩展为2条PCI-E 2.0通道。

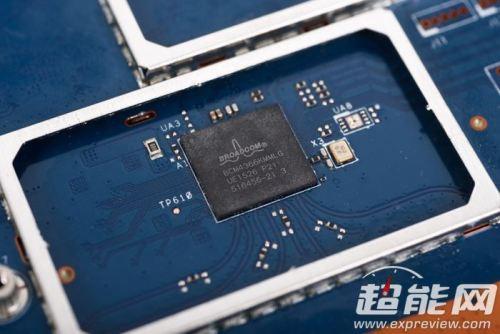

RT-AC5300路由器的2.4GHz频段和5GHz频段网络均基于BCM4366芯片打造，该芯片支持2.4GHz/5GHz双频段和4x4 MU-MIMO技术，支持1024-QAM调制模式，是博通第二代5G WiFi XStream平台的主要组成部分。

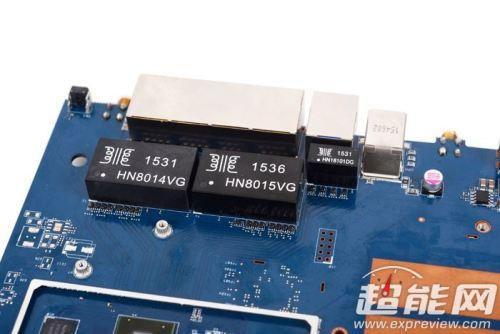

华硕RT-AC5300路由器LAN网络部分
测试平台以及相关设置说明
华硕RT-AC5300路由器的测试平台包括有两台桌面PC和一台笔记本电脑，其中一台桌面PC(以下称为测试机)配置包括有Core i7-3770K处理器(默认频率)、华硕Maximus V Formula主板、双通道8GB内存(4GB*2)内存以及富士通128GB固态硬盘，显卡为英特尔HD Graphics 4000核显;另一台桌面PC(以下称为工作机)配置有Core i5-3570处理器(默认频率)、华擎B75M-ITX主板、8GB内存以及浦科特M5Pro 128GB固态硬盘，显卡为HD Graphics 2500核显。两台桌面电脑分别使用Windows 7 SP1 64-bit旗舰版系统和Windows 10专业版系统。
笔记本电脑主要用于测试路由器的网络覆盖强度，使用的是华硕S300CA，配置包括有Core i3-3217U处理器、4GB内存和128GB固态硬盘，使用的无线网卡为英特尔AC7260，安装Windows 10专业版系统。
我们采用网件R7000与华硕RT-AC5300路由器搭建网桥方式进行测试，测试时R7000与RT-AC5300路由器均升级至最新版的官方固件，其中RT-AC5300将作为中心基站使用，而R7000则运行在网桥模式，充当无线网卡使用。
测试软件设置说明
这次评测主要的测试项目是路由器的2.4GHz/5GHz频段的无线网络性能、LAN有线网络性能、网络信号覆盖范围、USB 3.0/USB 2.0接口性能等项目。测试时主要用到三个软件，一个是CrystalDiskMark，主要是测试华硕RT-AC5300的USB 3.0与USB 2.0接口读写速率;另一个是IxChariot 6.7以及配套的EndPoint 7.3，两套测试平台均安装EndPoint 7.3，IxChariot 6.7则安装在测试机上，主要用来测试路由器的网络效能;第三个软件则是Wirelessmon，用于检测路由器的网络覆盖强度。

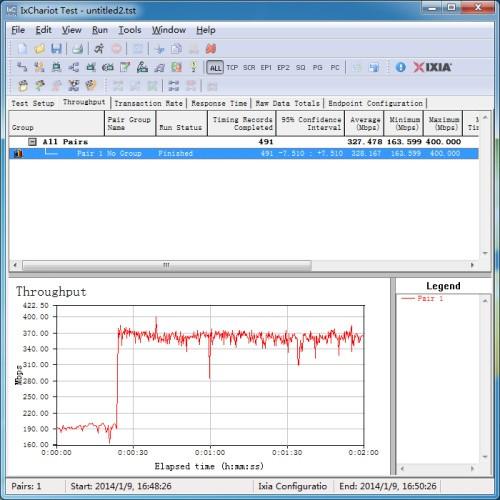

IxChariot 6.7软件
IxChariot 6.7是目前比较常用的网络效能测试软件，其可以进行网络吞吐量、带宽、响应时间等多种测试。在测试中我们仅建立一个IxChariot测试进程，不过测试中有分为单路上行、单路下行、10路双向并行、10路上行并行、10路下行并行五个测试，其中上行测试是从测试机发送数据至工作机，而下行测试则是从工作机发送数据至测试机。
测试时工作机IP设置为192.168.1.2，测试机IP设置为192.168.1.3，考虑到现实使用的需要，路由器的2.4GHz/5GHz无线网络均启用WPA2安全模式，设置有8位数密码，并启用DHCP服务。

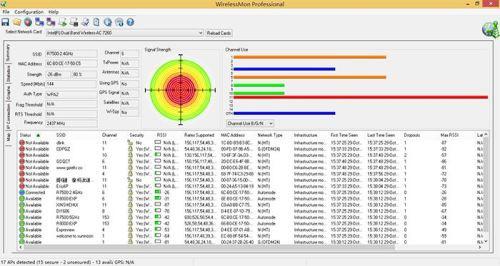

Wirelessmon软件
网络覆盖范围的测试则在我们的办公环境中进行测试，共计测试6个不同的地点的2.4GHz频段和5GHz频段网络强度，测试的设备是华硕S300CA笔记本电脑，通过Wirelessmon软件直接检测无线路由器的网络强度。
华硕RT-AC5300无线网络性能表现
首先我们来看看RT-AC5300路由器的无线网络效能，RT-AC5300采用4x4 MU-MIMO设计的天线阵列，支持1024-QAM调制模式，2.4GHz/5GHz频段的理论最高速率为1000Mbps/2167Mbps，相比之下用于充当无线网卡的R7000路由器并不能完全发挥RT-AC5300路由器的全部性能。
不过目前大多数消费级的无线终端设备均未拥有RT-AC5300级别的无线规格，以R7000充当无线网卡更有实际参考意义。测试时我们解除了路由器的Smart Connect功能，让三个网络频段独立进行测试。

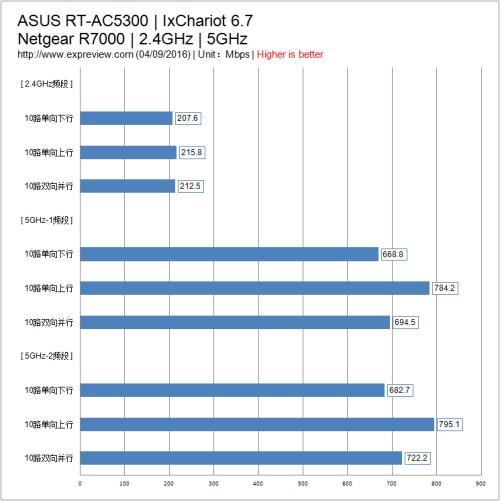

首先我们看看2.4GHz频段，RT-AC5300的2.4GHz频段最高理论网速可达1000Mbps，不过这需要4x4 MU-MIMO和1024-QAM调制模式的支持，而我们的测试平台因为规格瓶颈的关系，只能达到3x3 MIMO和256-QAM的标准。不过从实际测试来看，RT-AC5300仍然跑出了超过200Mbps的成绩，这个表现是比较优秀的。
5GHz频段方面，RT-AC5300有两个5GHz频段网络，我们分别称为5GHz-1频段和5GHz-2频段，它们在我们的测试平台上有着比较接近的表现，上行速率可以达到接近800Mbps，下行速度则在650Mbps到700Mbps左右，这样的表现在旗舰级产品中也是排在前列的，玩家无需担心性能问题。
三频段设计网络带宽利用率更高
华硕RT-AC5300路由器采用三频段设计，比普通的双频段路由器产品要多出一个5GHz频段。由于目前使用5GHz频段标准主要是802.11n和802.11ac两种，其中后者可以提供3倍于前者的理论带宽。因此当两种不同标准的终端设备连接在同一个频段的时候，低速设备就会拖慢平均网速，而使用两个5GHz频段不仅可以增加路由器的可连接设备数，同时还可以减少低速终端设备对高速终端设备的影响，进一步提升路由器的带宽利用率。
这次我们同时为RT-AC5300路由器接入了两个5GHz频段设备，一个是使用R7000充当无线网卡的测试平台(配置5个测试连接)，另一个则是使用英特尔AC7260网卡的笔记本电脑(配置5个测试连接)。我们通过把两个设备接入同一个5GHz频段以及分别连接两个5GHz频段的方式，来看看多出来的5GHz频段是怎样提高路由器的带宽利用率的。

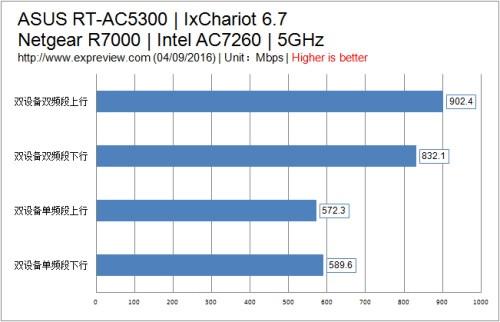

首先我们让两台测试设备同时接入同一个5GHz频段，可以看出两个设备同时运行测试时，无线网络的实际速率还不到600Mbps左右，远低于单设备接入时的成绩，显然理论速度略低的设备确实对整体网速有一定的影响;而当两个设备分别连接两个不同的5GHz频段时，它们之间就干扰就降到了最低，上行测试和下行测试的平均速率可以达到900Mbps和800Mbps的水平，带宽的利用率得到了较大的提升。
由此我们可以看出，用两个5GHz频段分别连接高速设备和低速设备确实可以起到降低干扰、提升带宽利用率的功效。此外华硕RT-AC5300路由器还具备Smart Connect功能，支持三频段自动匹配，也就是让路由器自动把高速设备与低速设备分配到不同的频段中，以减少它们之间的相互干扰，达到自动优化带宽分配的作用。
华硕RT-AC5300路由器LAN与NAT测试
现在我们来看看华硕RT-AC5300路由器有线局域网的LAN性能以及NAT(Network Address Translation)即网络地址转换的效率。RT-AC5300拥有4个千兆LAN接口和1个千兆WAN口，在LAN性能测试中我们选择其中LAN两个来连接测试机和工作机，NAT测试让测试平台分别连接WAN口和其中一个LAN口，测试方法与无线网络效能测试的相同。

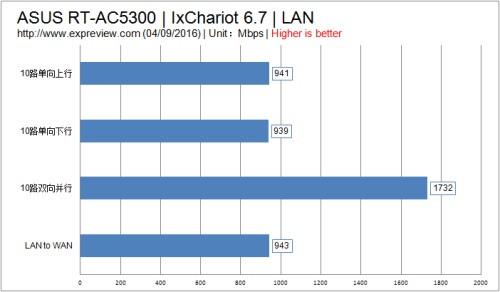

由于软件测试的是实际数据而不包含校验码数据，因此其会有大概5%的性能损失。我们可以看到华硕RT-AC5300路由器的LAN接口效能是单向940Mbps、双向1700Mbps左右，符合千兆级LAN网络的表现。
此外RT-AC5300路由器支持NAT硬件加速技术，在LAN to WAN测试中同样跑出943Mbps的速度，确实达到千兆WAN口的水平。
华硕RT-AC5300路由器网络覆盖强度测试
网络覆盖范围的测试则在我们的办公环境中进行，共计测试6个不同的地点的2.4GHz频段和5GHz频段网络强度，测试的设备是华硕S300CA笔记本电脑，通过Wirelessmon软件直接检测RT-AC5300路由器的2.4GHz频段以及5GHz频段网络的信号强度，通过信号强度的高低来判断网络覆盖的范围。
信号强度的单位是dBm，按照无线网络相关标准规定，当接收设备接收到的信号强度相当于功率1mw时，信号强度就是0dBm，具体的计算公式为“dBm=10log(X)”，其中X使用的单位是毫瓦(mw)。当dBm为负值的时候，就相当于接受到的信号功率不足1mw。
目前信号强度没有明确的好坏标准，不过业界一般按照-75dBm为分界线，高于-75dBm时对正常使用影响不大，低于-75dBm时则有可能会造成网络延时、掉线等问题。

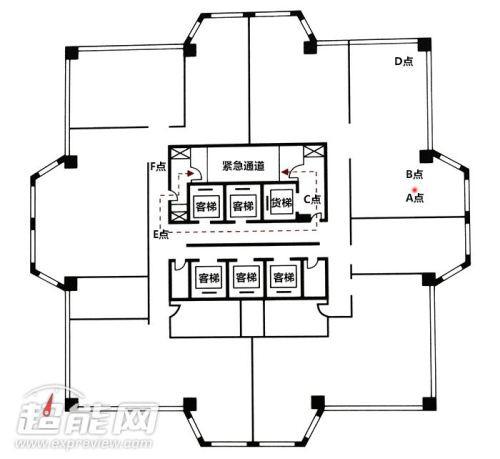

网络强度测试环境如上如图所示，首先我们来说说各个点之间的关系。红点为路由器所在位置，A点位于路由器右侧50cm，两者之间没有障碍;B点与路由器相隔约3米，两者之间没有障碍;C点与距离路由器在6米左右，中间间隔了一堵15cm厚度的砖墙和一堵厚度不少于35cm的砖墙。
D点与路由器的距离约为10米，一堵15cm厚度的砖墙以及一个宽度约2米采用木板间隔的杂物间;E点距离路由器约15米，间隔了一堵15cm厚度的砖墙;F点距离路由器超过15米，中间间隔了至少两堵35cm厚度的砖墙以及3架电梯。
华硕RT-AC5300路由器配置有8条可拆卸外置天线，2.4GHz频段与其中一个5GHz频段共用4条，另外一个5GHz频段则单独使用另外4条天线。测试时我们解除了路由器的Smart Connect功能，让三个网络频段独立进行测试。

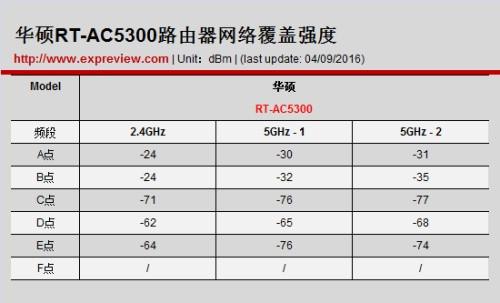

从网络覆盖强度上来说，RT-AC5300路由器的2.4GHz频段基本上可以覆盖除F点以外的所有测试点，网络强度也可以满足使用需求。两个5GHz频段的表现比较接近此外由于5GHz频段在穿墙以及传输距离上天生不如2.4GHz频段，因此在间隔障碍物比较多的C点以及距离较远的E点上，两个5GHz频段的测试数据都偏低一些。F点就更不用说了，对于家用级路由器而言，这个位置基本上是不可及的。
从测试数据过来看，RT-AC5300的成绩基本上与其它旗舰级路由器处于同一水平，WiFi网络可以覆盖半径10米甚至更加广阔的空间，即便是空间比较大的房屋也只需要一台路由器就可以完成网络覆盖。
华硕RT-AC5300路由器USB接口速率测试
测试中使用的是浦科特M6S+ 256GB固态硬盘搭配USB 3.0硬盘盒进行测试，此外由于无线网络速率有一定的波动，对最终测试成绩测试成绩有较大的影响，因此我们使用网速相对稳定的千兆有线网络连接路由器进行测试。

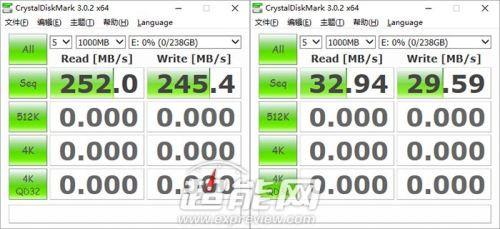

首先我们来看看浦科特M6+ 256GB固态硬盘搭配USB 3.0硬盘盒后在PC的USB 3.0和USB 2.0接口上有什么表现，从测试结果来看，其在USB 3.0接口上的连续读写速度252MB/s和245MB/s，在USB 2.0接口上则是33MB/s和29MB/s，基本上已经完全发挥这两个接口的全部性能。

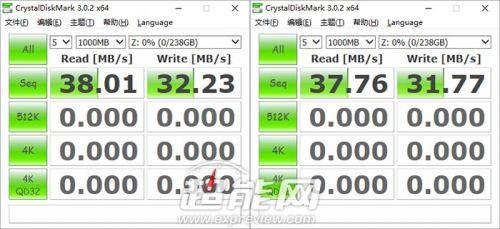

华硕RT-AC5300路由器的USB 3.0接口跑出来的读写成绩为38MB/s和32MB/s，读写成绩高端路由器中仅处于中等位置，因此后续的固件更新中RT-AC5300的USB 3.0接口性能仍然需要进行更多的优化。
而RT-AC5300的USB 2.0接口成绩则与USB 3.0接口成绩相近，基本属于同一水平，仅数值上略低一点，甚至比起PC平台的成绩还要更高一些，这在高端路由器中已经是数一数二的存在。
总结：可以陪伴你很久的旗舰路由
作为华硕家用级路由器目前的巅峰之作，诚然目前还没有多少无线设备可以完全发挥RT-AC5300的性能，不过从现有的测试成绩我们就可以看出，其毫无疑问拥有着非常强悍的性能。
目前华硕RT-AC5300路由器的售价为3599元，从价格上来说无疑是很高，然而现在802.11ac Wave 2旗舰路由的定位本来就是面向未来，它在未来好长一段时间里都可以满足不同玩家和不同设备的使用需求，对喜欢路由器的玩家来说也有着很高可玩性。
因此如果你只是需要一台能上网就行的路由器，RT-AC5300显然不是你的菜，但如果你是不差钱发烧级玩家，具备多个不同无线终端，爱好4K流媒体，追求低延迟网络体验以及NAS功能，这时候华硕RT-AC5300路由器就值得你考虑了。
