在AutoCAD2008中如何使用夹点编辑图形对象

01-14

命令: grips
输入 GRIPS 的新值 <0>:2

点取选择的对象，然后会出现关键点，移动、拉伸关键点位，就会出现虚拟的效果。

(1) 将要附着的光栅图像文件拖放到当前图形中
(2) 图像文件上单击右键弹出快捷菜单，选择“Attach Image…（附着图像）”项
3. 附着外部参照
将图形文件中的外部参照对象附着到当前图形文件中的方式为：
(1) 将要附着的外部参照对象拖放到当前图形中。
(2) 图像文件上单击右键弹出快捷菜单，选择“Attach Xref…（附着外部参照）”项。
4. 插入图形文件
对于AutoCAD设计中心的图形文件，如果将其直接拖放到当前图形中，则系统将其作为块对象来处理。如果在该文件上单击右键，则有两种选择：
(1) 选择“Insert as Block（作为块插入）”项，可将其作为块插入到当前图形中。
(2) 选择“Attach as XrefI…（作为外部参照附着）”项，可将其作为外部参照附着到当前图形中。
5. 插入其他内容
与块和图形一样，也可以将图层、线型、标注样式、文字样式、布局和自定义内容添加到打开的图形中，其添加方式相同。
6. 利用剪贴板插入对象
对于可添加到当前图形中的各种类型的对象，用户也可以将其从AutoCAD设计中心复制到剪贴板，然后粘贴到当前图形中。具体方法为：
(1) 选择要复制的对象，单击右键弹出快捷菜单，选择“Copy（复制）”项。

今天为教程给大家介绍autocad 2008编辑图形对象的方法，主要包括选择对象，使用夹点编辑图形，删除、移动、旋转和对齐对象，复制、阵列、偏移和镜像对象，修剪、延伸、缩放、拉伸和拉长对象，倒角、圆角、打断、合并和分解对象。

1、选择对象

在对图形进行编辑操作之前，首先需要选择要编辑的对象。AutoCAD用虚线亮显所选的对象，这些对象就构成选择集。选择集可以包含单个对象，也可以包含复杂的对象编组。

选择对象的方法

过滤选择

快速选择

使用编组

选择对象的方法

在命令行输入SELECT命令，按Enter键，并且在命令行的“选择对象:”提示下输入“？”，将显示如下的提示信息。

需要点或窗口(W)/上一个(L)/窗交(C)/框(BOX)/全部(ALL)/栏选(F)/圈围(WP)/圈交(CP)/编组(G)/添加(A)/删除(R)/多个(M)/前一个(P)/放弃(U)/自动(AU)/单个(SI)/子对象/对象

2、过滤选择

在命令行提示下输入FILTER命令，将打开“对象选择过滤器”对话框。可以以对象的类型(如直线、圆及圆弧等)、图层、颜色、线型或线宽等特性作为条件，过滤选择符合设定条件的对象。

3、快速选择

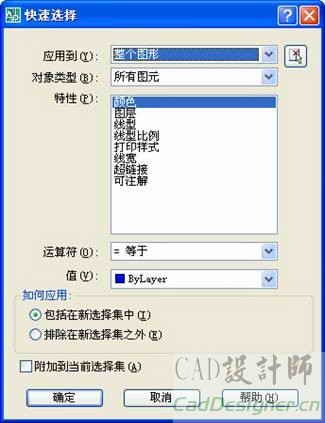

在AutoCAD中，当需要选择具有某些共同特性的对象时，可利用“快速选择”对话框，根据对象的图层、线型、颜色、图案填充等特性和类型，创建选择集。选择“工具”|“快速选择”命令，可打开“快速选择”对话框。

4、使用编组

在AutoCAD 2008中，可以将图形对象进行编组以创建一种选择集，使编辑对象变得更为灵活。

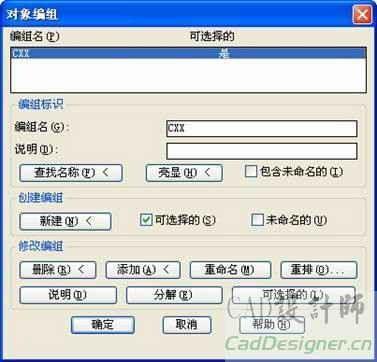

创建对象编组

修改编组

使用夹点编辑对象

在AutoCAD 2008中夹点是一种集成的编辑模式，提供了一种方便快捷的编辑操作途径。例如，使用夹点可以对对象进行拉伸、移动、旋转、缩放及镜像等操作。

拉伸对象

移动对象

旋转对象

缩放对象

镜像对象

拉伸对象

在不执行任何命令的情况下选择对象，显示其夹点，然后单击其中一个夹点，进入编辑状态。此时，AutoCAD自动将其作为拉伸的基点，进入“拉伸”编辑模式，命令行将显示如下提示信息。

** 拉伸 **

指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:

移动对象

移动对象仅仅是位置上的平移，对象的方向和大小并不会改变。要精确地移动对象，可使用捕捉模式、坐标、夹点和对象捕捉模式。在夹点编辑模式下确定基点后，在命令行提示下输入MO进入移动模式，命令行将显示如下提示信息。

** 移动 **

指定移动点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:

旋转对象

在夹点编辑模式下，确定基点后，在命令行提示下输入RO进入旋转模式，命令行将显示如下提示信息。

** 旋转 **

指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:

缩放对象

在夹点编辑模式下确定基点后，在命令行提示下输入SC进入缩放模式，命令行将显示如下提示信息。

** 比例缩放 **

指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:

镜像对象

与“镜像”命令的功能类似，镜像操作后将删除原对象。在夹点编辑模式下确定基点后，在命令行提示下输入MI进入镜像模式，命令行将显示如下提示信息。

** 镜像 **

指定第二点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:

删除、移动、旋转和对齐对象

在AutoCAD 2008中，不仅可以使用夹点来移动、旋转、对齐对象，还可以通过“修改”菜单中的相关命令来实现。

删除对象

移动对象

旋转对象

对齐对象

删除对象

选择“修改”|“删除”命令(ERASE)，或在“面板”选项板的“二维绘图”选项区域中单击“删除”按钮，都可以删除图形中选中的对象。

通常，发出“删除”命令后，需要选择要删除的对象，然后按Enter键或空格键结束对象选择，同时删除已选择的对象。

移动对象

移动对象是指对象的重定位。选择“修改”|“移动”命令(MOVE)，或在“面板”选项板的“二维绘图”选项区域中单击“移动”按钮，可以在指定方向上按指定距离移动对象，对象的位置发生了改变，但方向和大小不改变。

旋转对象

选择“修改”|“旋转”命令(ROTATE)，或在“面板”选项板的“二维绘图”选项区域中单击“修改”按钮，可以将对象绕基点旋转指定的角度。

执行该命令后，从命令行显示的“UCS当前的正角方向: ANGDIR=逆时针 ANGBASE=0”提示信息中，可以了解到当前的正角度方向(如逆时针方向)，零角度方向与X轴正方向的夹角(如0°)。

对齐对象

选择“修改”|“三维操作”|“对齐”命令(ALIGN)，可以使当前对象与其他对象对齐，它既适用于二维对象，也适用于三维对象。

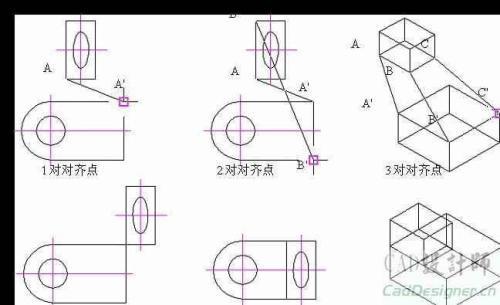

在对齐二维对象时，可以指定1对或2对对齐点(源点和目标点)，在对齐三维对象时，则需要指定3对对齐点。

复制、阵列、偏移和镜像对象

在AutoCAD 2008中，使用“复制”、“阵列”、“偏移”、“镜像”命令，可以复制对象，创建与原对象相同或相似的图形。

复制对象

阵列对象

偏移对象

镜像对象

复制对象

选择“修改”|“复制”命令(COPY)，或在“面板”选项板的“二维绘图”选项区域中单击“复制”按钮，可以对已有的对象复制出副本，并放置到指定的位置。

阵列对象

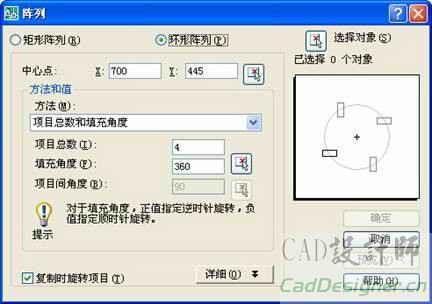

选择“修改”|“阵列”命令(ARRAY)，或在“面板”选项板的“二维绘图”选项区域中单击“阵列”按钮，都可以打开“阵列”对话框，可以在该对话框中设置以矩形阵列或者环形阵列方式多重复制对象。

矩形阵列复制

环形阵列复制

镜像对象

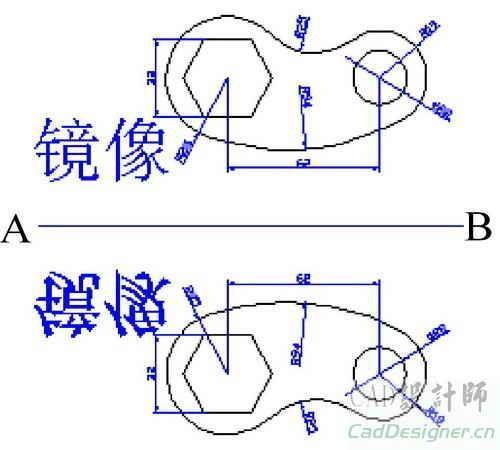

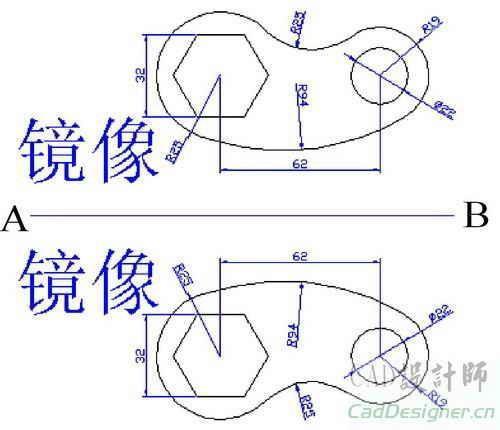

“修改”|“镜像”命令(MIRROR)，或在“面板”选项板的“二维绘图”选项区域中单击“镜像”按钮，可以将对象以镜像线对称复制。

偏移对象

选择“修改”|“偏移”命令(OFFSET)，或在“面板”选项板的“二维绘图”选项区域中单击“偏移”按钮，可以对指定的直线、圆弧、圆等对象作同心偏移复制。在实际应用中，常利用“偏移”命令的特性创建平行线或等距离分布图形。执行“偏移”命令时，其命令行显示如下提示：

指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:

修改对象的形状和大小

在AutoCAD 2008中，可以使用“修剪”和“延伸”命令缩短或拉长对象，以与其他对象的边相接。也可以使用“缩放”、“拉伸”和“拉长”命令，在一个方向上调整对象的大小或按比例增大或缩小对象。

修剪对象

延伸对象

缩放对象

拉伸对象

拉长对象

修剪对象

选择“修改”|“修剪”命令(TRIM)，或在“面板”选项板的“二维绘图”选项区域中单击“修剪”按钮，可以以某一对象为剪切边修剪其他对象。执行该命令，并选择了作为剪切边的对象后(可以是多个对象)，按Enter键将显示如下提示信息。
