网络双绞线4根线接法详解

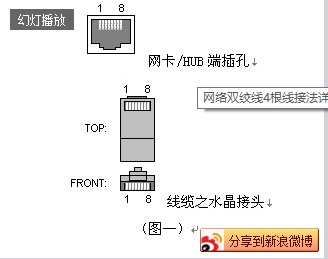

一直以来很多人都认为10 Base-T 10M网络使用了网线中8条信号线之4条，而100 Base-T 100M则使用了全部8条信号线（要不怎么那么快呢？）。可是作者前不久在使用一条按所谓10M直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100M高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100M的双绞线与10M的标准接法完全是一样！ 双绞线接头(RJ45)针脚号码定义

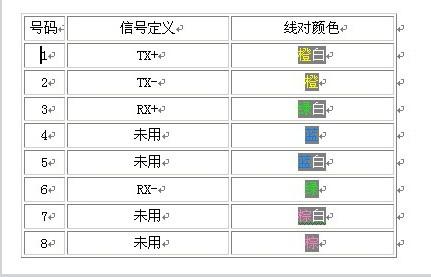

10M双绞线接头的标准接法 线材要求CAT-3(3类线).

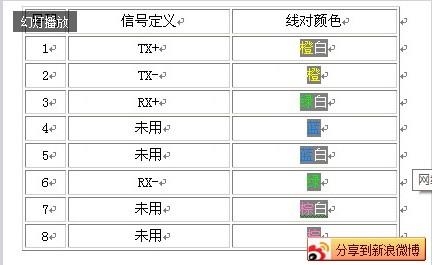

100M双绞线接头的标准接法 线材要求CAT-5(5类线)，接头接法与10M完全兼容。

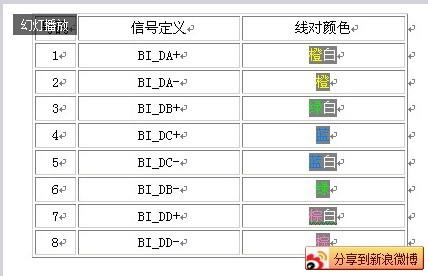

1000M双绞线接头的标准接法
线材要求CAT-5e(5类增强线，俗称超五类)，接头接法与10M/100M完全兼容。
1000 Base-T双向地使用了RJ45接头中全部信号线。线材用5类线虽然也能工作，但是推荐使用5类增强线。

各类双绞线的标准接法总结

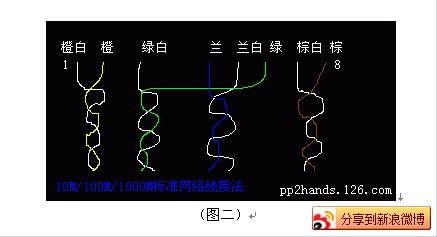

综合上述10M、100M、1000M各种标准，可以发现尽管各标准对线对功能定义稍有不同，但是最终接头的接法都是统一的，如（图二）所示：

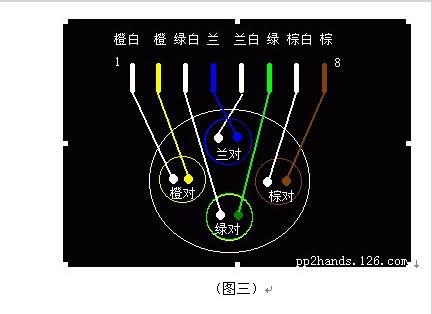

双绞线的标准接法的由来，如（图三）所示，双绞线的标准接法不是随便硬性规定出来的，而是为了尽量保持线缆接头之布局的对称性而作出，这样一来就可以除了使接头内线缆互相的干扰相互抵消而降到最低，同时也使外界干扰的差分信号值尽量能相等以便抗干扰电路作相减运算来消除之。
所以说我们平时制作网络线时，如果不按标准制作，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而使信号传送出错率增加，导致网络性能下降。

我们本文所用的网线接法是EIA/TIA 568B标准，还有一个EIA/TIA 568A的标准（绿白-1，绿-2，橙白-3，兰-4，兰白-5，橙-6，棕白-7，棕-8）线缆接头之布局仍然是对称的。各类双绞线的标准直连接法

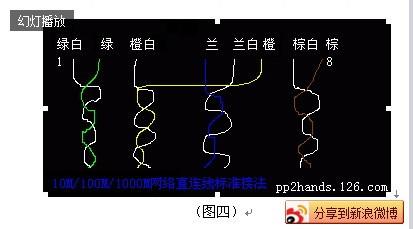

10M、100M网卡之间直接连接时，可以不用HUB，这时只需将TX、RX二个线对相互交叉，也就是1与3、2与6交换就行了。而1000M的线对由于都是双向的，所以它们根本无须交叉，不过为了能向下兼容它们也采用1与3、2与6交换来直连，所以呢，由于1000M各种标准考虑到了对旧标准的兼容，我们只要按1000M的标准制作网线，就能用于各种速度。 （图四）就是直连线其中一头的具体接法（另一头按标准接法）：

3类、5类、超5类线有什么不同 为什么要用双绞线而不是平行线呢?
这是因为网络线上通过的是>10MHz的高频信号，这时导线之间的绝缘线相当于一个介电板，它与导线所形成的电容对高频信号起旁路衰减作用（信号相位被滞后），由于信号频率之高而变得不可忽略，所以平行线传递高频网络信号是不行的。
但是如果我们将该平行线对双绞，就会在线对形成电容的同时形成一个串联的电感，草图如下：
_____/\/\/\/\/_____
?????????????????????? |
?????????????????????? =
?????????????????????? |
--------------------
由电子电路知识可知，电感的作用刚好与电容相反，它使信号相位超前，只要调整电线的绕度，使线对形成的电感与电容就能够刚好抵消，而且随着线对长度的增加二者的作用均同等程度的增加，理想情况下信号就可以无衰减的在双绞线对上传输了。市面上3类、5类、超5类线虽然从外观上看基本类似，其内部肯定有以下几方面区别：一是信号线的绝缘材料不同，线越好，它的介电常数就应该越小，从而使形成的电容越小，二是线对的绕度可能不同（根据绝缘材料介电常数确定）。还有一点就是越软的线品质越好，这有二方面的原因，一是表明该线的导线含铜量很高（因为纯铜很软），它的直流损耗就会很小，另一面表明该导线可能是多股线而不是单股线，因为多股线对高频信号传递能力强一些。这与另外一种物理现象有关（好象叫集肤效应）。

HUB上的级连口的妙用：
通常HUB上都会留一个口用于HUB之间的级连，为了在不级连时充分利用硬件资源，该接口一般与其旁边一个普通网卡接口是相通的（图五）。另外一种情形是设置一个拨动开关用来改变最后一个网口的功能（图六)，那么作为级连用的网口到底有什么不同呢？

事实上，级连的网口就是一个标准的双机直连接口，也就是1与3、2与6交叉。

1、图五情形时，在HUB没连的时候也可以用二条普通网线连接二台电脑，只需将一条网线插在级连口，另一个接它旁边的接口就行。
2、对没有级连口的HUB，我们可以通过一条双机直连线将它与别的HUB级连起来（各插任意一个普通网口即可）。
3、将双机直连线插入HUB之级连口，可以象普通网线一样插其它HUB网口一样连网（1与3、2与6交叉二次）只需用一条双机直连线既可以直连，也可以将两个HUB级联。

个人经验：

在有些特殊时候，如果8根线中有一对线断了，那么我们就可以用到4线接法

4线直通接法（用于异种设备如：路由—计算机、交换机—计算机）：AB两端相同都接1、2、3、6 其中1、2用一对线，3、6用一对。 （尽量不要选不是一对的线，那样信号干扰会比较大，除非有3对线都断了的时候）

4线交叉接法（用于同种设备如：电脑—电脑）：

A端 1橙白、2橙、3绿白、6绿

B端 1绿白、2绿、3橙白、6橙

有人说用4线接会把原来100M的网速变成10M，其实不会的，我亲身做过实验，但尽量保持在20米以内。距离太远会造成信号传输不稳定

有个笑话，一网吧老板接一10米网线按其出厂的顺序橙白、橙、蓝白、蓝、绿白、绿、棕白、棕接上，新来的伙计说老板的接法错了，但他却发现老板的接法也能正常上网，不过当伙计用这种接法拉一根80米长的网线时网络却不通了。

其实无论什么接法只要两端的线序相同，其实都可以传送数据。但为什么我们还要一直提倡用标准的568B或568A做呢，就是因为可以抗干扰减少信号衰减。用标准接法80米甚至100米的时候网络都可以正常，但非标准接法当距离超过二三十米后信号干扰会非常严重，在网络中就会出现丢包连不通。

至于为什么我们的网线要4、6跳线，据说是网线厂家在生产的时候加强了绿蓝两对双绞线的抗干扰能。
