Cisco路由静态路由配置试验步骤 实现不同网段之间的路由互相访问

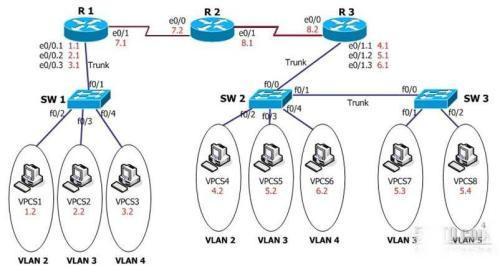

大家看到大家看到上面这个简单的拓扑了吗？我们这次的实验目的就是让这三台路由之间都可以实现通信，也就是互相之间可以ping通。

我们可以看到，当所有的Router都连接在一起的时候，其中同一网段内是可以实现互相访问的，但是我们如何才能够让不同网段之间的路由也可以互相访问呢？那就是静态路由配置，可能有的朋友会问怎么不用动态路由协议呢？是的，当设备过多时我们当然会考虑优先使用动态路由协议来配置了，因为那样会更加方便，但咱们现在不是做实验么，以掌握技巧为主。好了，废话不多说，在下面我会写出各个路由的详细配置与说明，供大家参考学习。

实验步骤：

1、在SW1中新建VLAN，并将VPCS1-3加入各个VLAN：

sw1>enable

sw1#vlan da

sw1(vlan)#vlan 2

sw1(vlan)#vlan 3

sw1(vlan)#vlan 4

sw1(vlan)#apply

sw1(vlan)#exit

Sw2>enable

Sw2#vlan da

Sw2(vlan)#vlan 2

Sw2(vlan)#vlan 3

Sw2(vlan)#vlan 4

Sw2(vlan)#apply

Sw2(vlan)#exit

Sw3>enable

Sw3#vlan da

Sw3(vlan)#vlan 3

Sw2(vlan)#vlan 5

Sw2(vlan)#apply

Sw2(vlan)#exit

-------------------------------------------------

2、 将VPCS加入VLAN：

Sw1>enable

Sw1#config terminal

Sw1(config)#interface f0/2

Sw1(config-if)#switchport access vlan 2

Sw1(config-if)#no shutdown (打开端口)

Sw1(config-if)#exit

Sw1(config)#exit

Sw1#show interface status (查看端口状态)

Sw1#show running-config (查看运行状态)

分别将Sw1-3的VPCS加入到VLAN并打开端口。

--------------------------------------------------

3、 给SW1、SW2和SW3配置中继链路：

Sw1>enable

Sw1#config terminal

Sw1(config)#interface f0/1

Sw1(config-if)#switchport mode trunk

Sw1(config-if)#no shutdown

Sw1(config-if)#exit

Sw3>enable

Sw3#config terminal

Sw3(config)#interface f0/1

Sw3(config-if)#switchport mode trunk

Sw3(config-if)#no shutdown

Sw3(config-if)#exit

Sw2>enable

Sw2#config terminal

Sw2(config)#interface f0/0

Sw2(config-if)#switchport mode trunk

Sw2(config-if)#no shutdown

Sw2(config-if)#exit

Sw2>enable

Sw2#config terminal

Sw2(config)#interface f0/1

Sw2(config-if)#switchport mode trunk

Sw2(config-if)#no shutdown

Sw2(config-if)#exit

4、配置R1、R2和R3的IP地址及路由：

R1(config)#interf e0/0

R1(config-if)#duplex full (将e0/0端口设为全双工模式或将与其相连的交换机端口设为半双工模式)

R1(config-if)#no shutdown (将e0/0端口启用)

R1(config)#interf e0/0.1

R1(config-subif)#encapsolution dot1q 2 (和VLAN2连接的端口e0/0.1启用dot1q协议)

R1(config-subif)#ip addr 192.168.1.1 255.255.255.0

R1(config-subif)# no shutdown

R1(config)#interf e0/0.2

R1(config-subif)#encapsolution dot1q 3 (和VLAN3连接的端口e0/0.2启用dot1q协议)

R1(config-subif)#ip addr 192.168.2.1 255.255.255.0

R1(config-subif)# no shutdown

R1(config)#interf e0/0.3

R1(config-subif)#encapsolution dot1q 4 (和VLAN4连接的端口e0/0.3启用dot1q协议)

R1(config-subif)#ip addr 192.168.3.1 255.255.255.0

R1(config-subif)# no shutdown

R1(config)#interf e0/1

R1(config-if)#duplex full

R1(config-if)#ip addr 192.168.7.1 255.255.255.0 (给端口e0/1设置IP地址)

R1(config-if)#no shutdown

R1(config)#ip route 0.0.0.0 0.0.0.0 192.168.7.2 (开启默认路由，192.168.7.2为下一跳地址)

R1(config)#exit

R1#show ip interface (查看端口状态)

R1#show ip route (查看路由表)

R2(config)#inter e0/0

完成最后的配置时，我们的三个路由器以及路由器下面的交换机之间就可以相互访问了，当ping 的时候就会看到5个感叹号就表明连通了，谢谢阅读，希望能帮到大家，请继续关注脚本之家，我们会努力分享更多优秀的文章。
