电源安装图解

安装电源

一般情况下，我们在购买机箱的时侯可以买已装好了电源的。不过，有时机箱自带的电源品质太差，或者不能满足特定要求，则需要更换电源。由于电脑中的各个配件基本上都已模块化，因此更换起来很容易，电源也不例外，下面，我们就来看看如何安装电源。

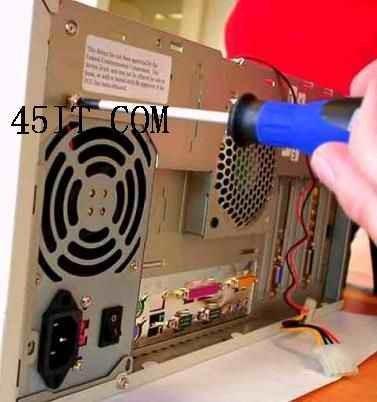

安装电源很简单，先将电源放进机箱上的电源位，并将电源上的螺丝固定孔与机箱上的固定孔对正。然后再先拧上一颗螺钉（固定住电源即可），然后将最后3颗螺钉孔对正位置，再拧上剩下的螺钉即可。

需要注意的是。在安装电源时，首先要做的就是将电源放入机箱内，这个过程中要注意电源放入的方向，有些电源有两个风扇，或者有一个排风口，则其中一个风扇或排风口应对着主板，放入后稍稍调整，让电源上的4个螺钉和机箱上的固定孔分别对齐。（见图1）

图1

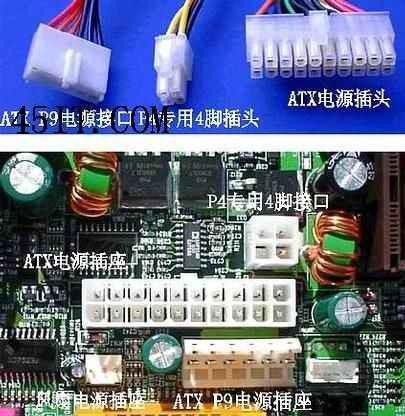

小知识：ATX电源提供多组插头，其中主要是20芯的主板插头、4芯的驱动器插头和4芯的小驱动器专用插头。20芯的主板插头只有一个且具有方向性，可以有效地防止误插，插头上还带有固定装置可以钩住主板上的插座，不至于让接头松动导致主板在工作状态下突然断电。四芯的驱动器电源插头用处最广泛，所有的CD-ROM、DVD-ROM、CD-RW、硬盘甚至部分风扇都要用动它。四芯插头提供了 12V和 15V两组电压，一般黄色电线代表 12V电源，红色电线代表 5V电源，黑色电线代表OV地线。这种四芯插头电源提供的数量是最多的，如果用户觉得还不够用，可以使用一转二的转接线。四芯小驱动器专用插头原理和普通四芯插头是一样的，只是接口形式不同罢了，是专为传统的小驱供电设计的。（见图2）

图2
